對于GMP凈化車間來說，由于該區域的特殊性，對管道的鏈接提出了較高的要去，下面華盛興邦就談下GMP凈化車間的金屬管道怎么連接。

（1）管道材質。用于輸送高純氣體的金屬管道的材質主要有:

1）低碳不銹鋼。大流量高純、高潔凈度氣體原則上全部采用低碳不銹鋼管。

2）銅管。在半導體企業中，個別生產工藝如砷化鎵的操作，為了防止產生器件電阻，不允許使用銅質管路及其附件，只能使用不銹鋼材料。

（2）連接方式

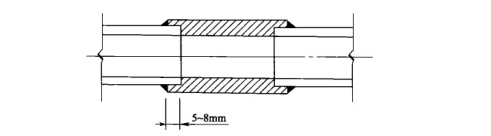

1）焊接。高純、高潔凈度氣體管道，原則上采用焊接，但不能直接對焊，應采用套管接頭，如圖1所示。

①不銹鋼管的焊接:采用氬弧焊，同時管內通入同等純度的氬氣，防止焊接部位氧化。

②銅管的焊接:采用40％的銀焊條，氮氣保護焊，管內通入與工藝氣體同等純度的氮氣。但要注意，一旦氮氣中斷或氮氣純度下降，會在焊口附近生成銅的氧化物，產生浸潤表面的可能性。所以，當銅管焊接完畢后要用浸漬丙酮的紗布來回擦拭管內，消除焊接處可能產生的氧化物。

2）螺紋連接。螺紋連接的氣密性不如焊接的好，不適用于高純、高潔凈度氣體管路連接。螺紋連接使用的密封填料殘渣有帶入氣體的危險，而且內外螺紋旋緊時，金屬間的摩擦會產生金屬粉塵粒子，污染氣體。如確實必要，應在銅與銅、銅與銅合金附件螺紋連接時，在外螺紋上均勻地掛上一定量的焊錫，提高密封效果，盡可能減少金屬粉塵。

3）法蘭連接。螺紋或法蘭連接處的密封材料應采用聚四氟乙烯，為確保密封效果，在墊片上涂敷少量氟橡膠（白色、室溫固化）。

（3）管路附件的使用

1）管路附件的材質的選用原則應與管材的選用原則一致。

2）在采用銅材的管路系統中，可以使用不銹鋼材質的管道附件；但在不銹鋼材質的

管路系統中，不容許使用銅質材料的管道附件。
