一、藥廠的初步設計

藥廠初步設計依據已批準的可行性研究報告和必要的基礎資料及技術資料。對建設單位提出的可行性研究報告有重大不合理的問題時應與建設單位共同商議，提出解決辦法，并報上級經批準后再繼續進行初步設計。

藥廠初步設計的主要任務就是在批準的可行性研究報告范圍內，確定藥廠設計原則、藥廠設計標準、藥廠設計方案和重大技術問題。如詳細工藝管道流程，生產方法，工廠組成，總圖布置，水、電、汽的供應方式和用量，關鍵設備及儀表選型，全廠貯運方案，消防、勞動安全與工業衛生，環境保護及綜合利用以及車間或單體工程工藝流程和各專業設計方案等。編制出初步設計文件與概算。

根據建設規模初步設計可分為總體工程設計、藥廠車間（裝置）設計及概算書。總體工程設計適用于新建、改擴建的大中型項目的初步設計。對小型建設項目及部分較簡單的項目，可適當簡化或?qū)⒉糠謨?nèi)容合并。車間（裝置）設計適用于大中型項目中的車間（裝置）的初步設計或總體工程設計內容不多的車間（裝置）項目的設計。

藥廠初步設計深度應滿足如下要求:1、藥廠設計方案的比較選擇和確定；2、主要設備材料的訂貨；3、土地征用；4、基建投資的控制；5、施工圖設計的編制；6、施工組織機構的編制；7、施工準備和生產準備等。

初步設計中車間（裝置）設計內容包括:1、車間設計依據、藥廠設計范圍及綜合經濟技術指標；2、設計原則；3、產品方案與建設規模；4、生產方法及工藝流程；5、生產制度；6、原料及中間產品的技術規格；7、物料計算、熱量衡算；8、主要工藝設備選擇說明；9、工藝主要原材料及公用系統消耗；10、生產分析控制；11、車間布置；12、設備；13、儀表及自動控制；14、土建；15、采暖、通風及空調；16、公用工程；17、原材料及成品貯運；18、車間維修；19、環境保護；20、消防；21、職業安全衛生；22、節能；23、車間定員；24、概算；25、四產品成本；26、主要技術經濟指標。

二、藥廠的施工圖設計

藥廠施工圖設計是根據已批準的（擴大）初步設計及總概算為依據，它是為施工提供依據和服務的，它由文字說明、表格和圖紙三部分組成。施工圖設計的深度應滿足以下要求:1、設備材料的安排和各種設備訂貨；2、非標設備的設計；3、施工圖預算的編制；4、土建、安裝工程的要求

施工圖是工藝專業的最終成品，施工圖紙包括:土建建筑及結構圖、設備制造圖、設備安裝圖、管道安裝圖、供電、供熱、給水、排水、電信及自控安裝圖等。主要包括如下內容:1、圖紙目錄；2、設計說明；3、管道及儀表流程圖；4、設備布置圖；5、設備一覽表；6、設備安裝圖；7、設備地腳螺栓表；8、管道布置圖；9、軟管站布置圖；10、管道軸測圖；11、管道及管道特性表；12、管架表；13、彈簧表；14、特殊管件圖；15、隔熱材料表；16、防腐材料表；17、綜合材料表；18、設備管口方位圖等。

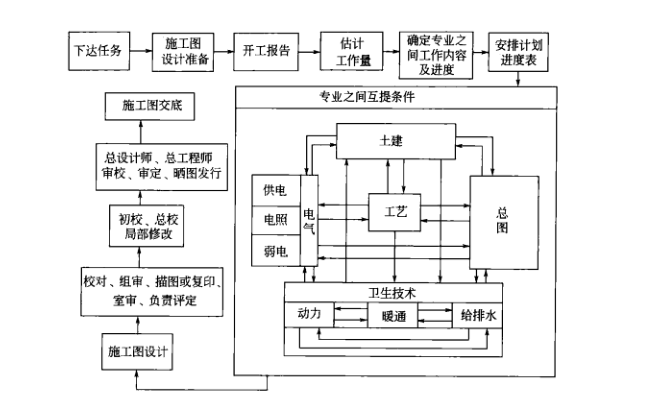

施工圖設計是設計部門工作最繁重的一個環節，其基本程序如圖1所示。
